Brushless AC Synchrone de Motor Grote Schaal 300r/Min 10 KV CEI GB van TMW

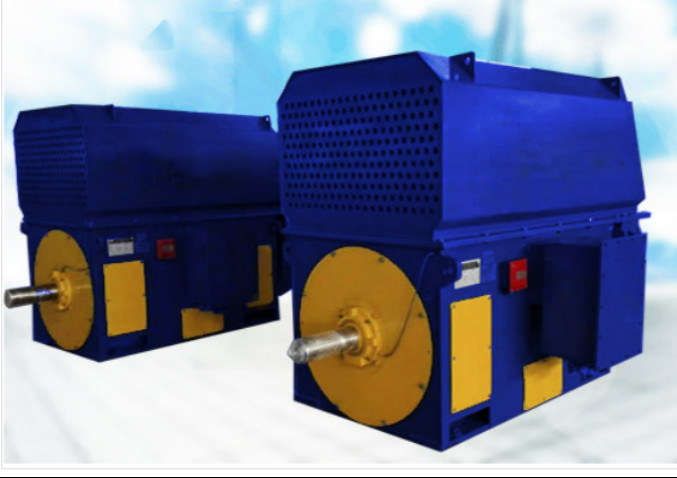

TMW 500-36/2600 10KV borstelloze synchrone motor

TDMK (TMW) series mining large-scale AC three-phase synchronous motors comply with national standards such as JB/T1473-2000 "Technical Conditions for Mining Large-scale Three-phase AC Synchronous Motors"Deze serie motoren heeft een gelaste structuur van stalen platen en de ventilatiemethode is open natuurlijke ventilatie.De motor en de molen zijn verbonden door een koppelingHet wordt aanbevolen om een pneumatische koppelcouplage te gebruiken, die goed is voor het starten onder zware belasting.De in de bijlage bij Verordening (EG) nr. 882/2004 bedoelde onderdelen zijn bedoeld met de volgende kenmerken:De stoellagers worden op de basisplaat gemonteerd met in het midden een isolatie-ondersteunende plaat om de generatie van asstroom te voorkomen.
Deze serie producten wordt veel gebruikt bij de overbrenging van mijnbalmolen, staafmolen, kolenmolen, enz.

TDMK(TMW) serie TDMK500-36/2600 10KV motor kenmerken
De motor is horizontaal.
Cylindrische asverlenging, andere vormen van tekenen (zonder sleutel) zijn optioneel.
Plaat lassen basis, optionele doos type basis.
Het gebruik van een schuiflagersysteem (einddeksel of stoeltype), samengestelde smeermethode (of samengestelde smeermethode + hoogdruk-olie-top).
De glijring is buiten het lager aan het eind van de niet-asverlenging en aan het eind van de draaiende as is een encoder-installatiepositie.De slip ring dekking is bevestigd aan de eind dekking.
Gezien vanaf het eind van de schachtverlenging, de hoofdkoppeling, de meetkoppeling,en de verwarmingsbedrading zijn aan de rechterkant van de machinebasis (of aan de linkerkant volgens de eisen van de gebruiker).
Op de bovenkant (of zijkant) van het doosvormige frame wordt een lucht-waterkoeler met koelventilator geïnstalleerd.
Met montage van bodemplaat en ankerbouten, optioneel met montage van bodemplaat en ankerbouten, is bij de orderovereenkomst speciale instructies vereist.
