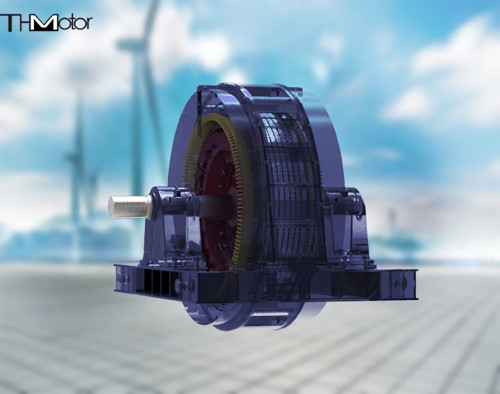

TDMK AC omkeerbare synchrone motor IP55 voor mijnbouw

TDMK Ac synchrone motor voor mijnbouw molen omkeerbare synchrone motor

TDMK(TM) driefase synchrone motoren voor mijnmolen zijn speciaal ontworpen voor rollende molens.de spanning kan naar behoren worden verlaagd om te starten. De vervaardiging voldoet aan GB755 "Basic Technical Requirements for Rotating Electric Machines" en JB8/DQ3449 "Technische voorwaarden voor grote driefasige synchrone motoren van de TK-serie".

TDMK(TM) driefasige synchrone motor voor mijnmolen is geschikt voor een hoogte van niet meer dan 1000 m en een temperatuur van het koelmiddel van niet meer dan 40 graden.De nominale spanning van deze serie motoren is 6000VDe toegestane spanningsdeviatie is +5%, de nominale krachtfrequentie is 50Hz en de nominale krachtfactor is 0.9 (leidend).

De driefasige synchrone motor voor de TDMK(TM) mijnmolen heeft een cilindrische asverlenging en de rotatierichting moet in de door het teken aangegeven richting worden gedraaid.De rotatierichting is over het algemeen tegen de klok in wanneer bekeken vanaf de collector ring eindeWanneer de motor en de molen door een koppeling zijn verbonden, kan de motorasverlenging de externe radiale of axiale kracht niet verdragen.

TDMK ((TM) driefase synchrone motor-excitatiesysteem voor mijnmolen neemt thyristor-excitatiesysteem aan.Als het elektriciteitsnet van de gebruiker het rechtstreeks starten van volle spanning niet toestaat, kan ook de stapsgewijze start worden gebruikt, waarbij de startstroom van de motor in verhouding tot de eindspanning afneemt,en het startkoppel neemt proportioneel af aan het vierkant van de terminale spanning. Statorleidingen: Er zijn zes leidingen, respectievelijk U1, VI, W1, U2, V2, W2, en er worden hoogspanningsrubberkabels gebruikt om op de clips aan de onderkant van het frame uit te leiden,en kan ook worden gemaakt in een verbindingsdoos voor bedrading als vereist.

De ventilatiemodus van de driefasige synchrone motor TDMK ((TM) voor mijnmolen is natuurlijke ventilatie van open type of kan worden gemaakt tot een volledig afgesloten ventilatiekanal.

Frame: gelast met stalen platen, het onderste deel van het frame is het uitlaatpunt van de motor.

Stator: De statorkern is gemaakt van 0,5 mm dik siliconen stalen plaat met lage verliezen, gestampt en gestapeld in een ventilatorvorm.De wikkels worden gevormd door dubbel gestapelde kortafstandsspellenDe temperatuurstijging wordt beoordeeld op basis van het B-niveau om de levensduur te verlengen: de wikkeling is betrouwbaar bevestigd en gebonden.en behandeld zijn met een vacuümdruk-intrusie-verfproces zonder oplosmiddelDe motor heeft een uitstekende en betrouwbare isolatieprestatie, een goede mechanische sterkte en een sterke vochtbestandheid.

Rotor: De magnetische polen zijn geperst uit stalen platen en gemonteerd op de rotor samen met de magnetische pool spoelen.Wanneer de gebruiker een pneumatische koppeling gebruikt, kan het schachtontwerp of de schachtpuncteringsvorm worden geselecteerd volgens de eisen van de gebruiker. .

De motoren van de TDMK-serie worden hoofdzakelijk gebruikt om grote driefasige synchrone AC-motoren aan te drijven die worden gebruikt in mijnbouwfabrieken, hoofdzakelijk voor het aansturen van roostervormige kogelmolen, staafmolen, kolenmolen, enz.
