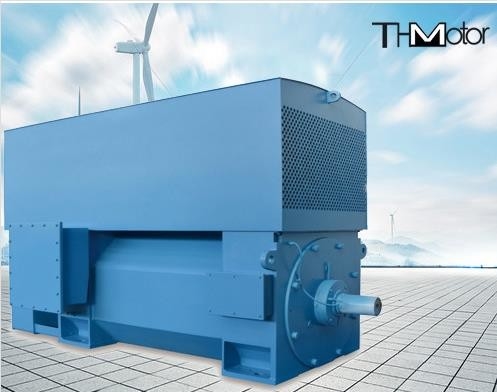

400 aan 6000kw-Hoogspanningsac Motoren van de Motorip23 de Elektrische Inductie

IP23 IP54 IP55 elektrische inductie hoogspanning AC-motoren voor rollend staal

Productoverzicht

Y. De vermogensklasse, elektrische prestaties, installatieafmetingen en tolerantie van middelgrote driefasige asynchrone hoogspanningsmotoren uit de YKS- en YKK-serie (frame nr. 355-630) voldoen aan de nationale standaard gb755 roterende motorclassificatie en prestaties, de International Electrotechnical Commission Standard iec34-1 roterende motor rating en prestaties, en de machine-industrie normen jb/t7593,jb/t10315.1, jb/t10315.2, enz.

Volgens gb4942.1 en iec34-5 omvat de beschermingsklasse van de behuizing van deze serie motoren IP23, ipw24, IP44 en IP54, respectievelijk IP23 motor kan worden gemaakt in IP44 (pijpventilatie) volgens gebruikersvereisten. Als gebruikers andere beschermingsgraden nodig hebben, ze kunnen apart geleverd worden

De koelmethoden van deze serie motoren zijn ic01, ic611 en ic81w volgens gb/t1993 en iec34-6 koelmethoden voor roterende elektrische machines. Als gebruikers andere koelmethoden nodig hebben, kunnen deze afzonderlijk worden geleverd

De structuur en het installatietype van deze serie motoren is IMB3 (horizontaal met voeten), die voldoet aan gb997 en iec34-7 <code motorstructuur en installatietype>

1, beschrijving van de organisatie

De motorbasis is gelast door een stalen plaat en neemt de algehele vierkante doosstructuur aan, die de kenmerken van lichtgewicht en sterke stijfheid heeft. De stator neemt de externe persmontagestructuur aan, de statorwikkeling neemt klasse F-isolatie aan en de uiteinden zijn stevig gebonden .De hele stator maakt gebruik van het vacuümdrukimpregnatie-oplosmiddelvrije verfproces (VPI), zodat de stator een solide geheel wordt met goede elektrische prestaties en vochtbestendige prestaties

Er zijn twee soorten rotoren: gegoten aluminium en koperstrip.De gegoten aluminium rotor is gegoten van puur aluminium.De rotor van de koperen strip wordt in de groef geklemd door de koperen strip en de koperen strip en het uiteinde

De ring maakt gebruik van een betrouwbaar lasproces

Het motorlager kan een wentellager of een glijlager zijn en de beschermingsklasse van het lager moet worden ontworpen volgens IP54. Als het een wentellager is, is het gesmeerd met vet en uitgerust met olie- en olieafvoerinrichtingen, die kunnen worden bijgetankt zonder de werking te stoppen. machine In het geval van glijlagers wordt het olietoevoersysteem over het algemeen geleverd door de gebruiker en is de efficiëntie van de motor iets lager dan die in het technische gegevensblad volgens relevante normen. De hoofduitlaatdoos is ontworpen volgens de Duitse DIN-norm , en de beschermingsgraad is IP54.Het wordt over het algemeen aan de rechterkant van de motor geïnstalleerd (gezien vanaf het uiteinde van de asverlenging). Afhankelijk van de wensen van de gebruiker kan het ook aan de linkerkant worden geïnstalleerd.Het uitstroomgat van de voorkomendoos kan in vier richtingen geschakeld worden: omhoog, omlaag, links en rechts In de hoofduitlaatdoos zit een apart aardingsapparaat

De motor is over het algemeen een enkele asverlenging en de asverlengingssleutel is een platte sleutel, die ook kan worden omgezet in een dubbele asverlenging zoals vereist door de gebruiker

Als gebruikers dat nodig hebben, kunnen ze meetelementen voor statorwikkeling en lagertemperatuur installeren, evenals vochtbestendige ruimteverwarmers voor uitschakeling

Product specificaties
