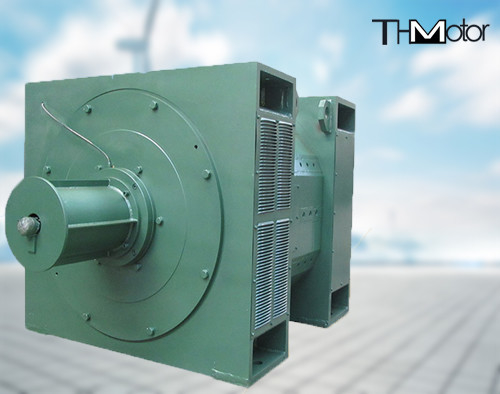

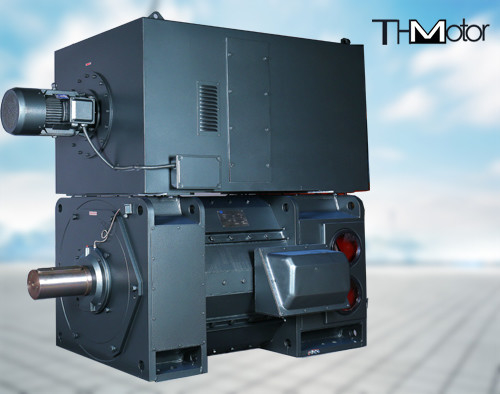

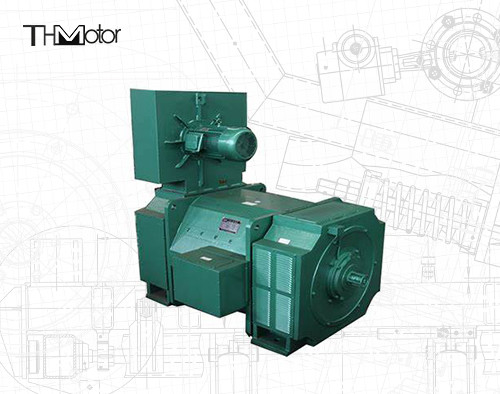

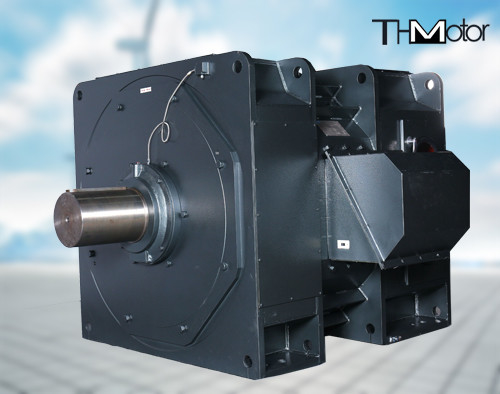

Z Motor 1600KW IP23 IP44 van de Reeks de Middelgrote Hoogspanning gelijkstroom



I. Overzicht
Het frame van deze motoren heeft zes middelhoogtes, variërend van 315 tot 560 mm.
De voorstelling,de afmetingen van de installatie en de technische eisen van deze motorenreeks schetsen overeenkomstig de nationale normen (GB) en de normen van de Internationale Elektrotechnische Commissie (IEC).

2. Gebruiksvoorwaarden
1Deze motoren kunnen worden geïnstalleerd in relatief moeilijke omgevingsomstandigheden.Maar de juiste koelmethode en het beschermingsniveau moet worden gekozen om de binnenkant van de motor schoon te houden.
2De koellucht van deze serie motoren mag geen zuren, alkalis en andere gassen bevatten die de isolatie- en commutatieprestaties van de motor kunnen beschadigen.

3Indien deze motoren worden gebruikt op droge schepen en in vochtige tropische gebieden, en indien er zoutnevel en vochtigheid in de werkomgeving is, dient een afzonderlijke overeenkomst te worden gesloten.

4Het nominale vermogen van deze serie motoren is afhankelijk van de hoogte van 1000 m en de luchtvochtigheid van de omgeving van 40 °C.

5De stroomvoorziening van deze serie motoren is gebaseerd op een statische rechtgever of een gelijkstroomgenerator.

6Wanneer de motor wordt aangedreven door een static rectifier stroomtoevoer, moet het pulsnummer van de rectifier niet minder zijn dan 6,en de piekgolffactor van de voedingsvoorziening mag niet meer bedragen dan 10% onder het nominale basistoerental, nominale spanning en nominale belastingstroom.
Productprestaties
1De motoren van deze serie zijn ingedeeld in de continue werkstand (S1).
2Er zijn vijf standaard nominale spanningen van deze serie motoren: 220V, 330V, 440V, 550V, 660V, en andere spanningen kunnen ook worden afgeleid, die bij het bestellen moeten worden onderhandeld.
3De basisontstekingsmodus van deze serie motoren is aparte ontsteking.Wanneer de twee groepen in serie verbonden zijn, is de opwekkingsspanning 220 V, en wanneer ze parallel zijn aangesloten, is de opwekkingsspanning 110 V. Andere opwekkingsspanningsniveaus kunnen bij bestelling worden besteld. overeengekomen.
Deze reeks motoren maakt een gedwongen opwinding mogelijk en de gedwongen opwindingspanning mag niet hoger zijn dan 500 V. Bij sterke opwindingde excitatie-stroom kan de nominale excitatie-stroom tijdelijk iets overschrijden, maar na het stabiliseren van de opwekkingsstroom mag deze niet meer bedragen.



Z-serie middellange gelijkstroommotor
Nominaal vermogen 55kw - 1600KW
Nominale spanning: normaal 400V, 440V, 660V
Versnelling: 320 rpm/410 rpm/620 rpm/1200 rpm
Beschermingsklasse: IP23/IP44
Isolatie klasse: F
Werksysteem: S1
Verpakkingsvorm: wickerdoos/houten doos voor fumigatie in het buitenland
