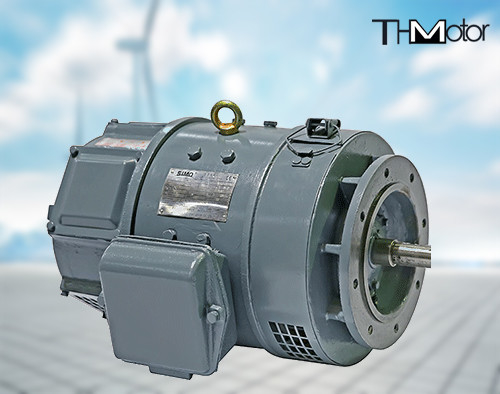

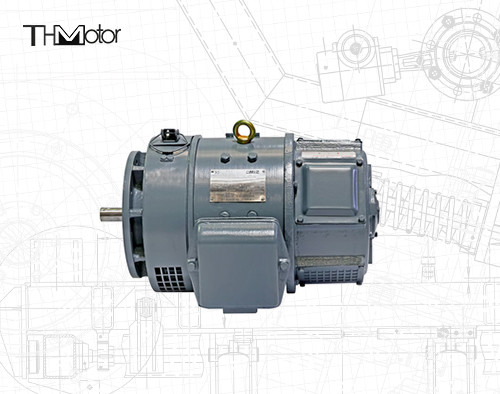

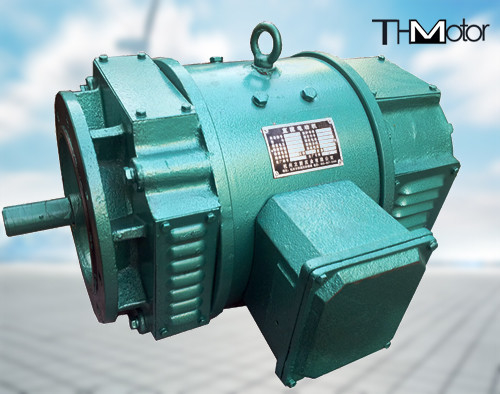

Z2 -serie kleine DC -motoren

Productoverzicht

I. Overzicht
1. Z2-serie kleine DC-motoren zijn standaardreeks van kleine DC-motoren uitgegeven door het ministerie van Machinesindustrie van de Volksrepubliek China JB1104-68. Het heeft de voordelen van betrouwbare prestaties en lage prijs, en wordt nog steeds op grote schaal gebruikt bij het drukken en verven van machines, verpakkingsmachines, plastic machines en andere industrieën.

2. Z2 -serie Kleine DC -motoren zijn verdeeld in 11 framegroottes en elke framegrootte heeft twee kernlengtes. Er zijn drie soorten DC -motoren, DC -generatoren en DC -spanningsregulerende generatoren, die geschikt zijn voor de normale werkomgeving. De motor wordt gebruikt voor algemene transmissie, de generator wordt gebruikt als een algemene DC -voeding en de spanningsregulerende generator wordt gebruikt als een batterijpakket.

3. Excitatiemodus: de motor is shunt of andere excitatie met een kleine hoeveelheid stabiele wikkelingen.
De generator is een complexe excitatie of andere excitatiemagetische (generator met een nominale spanning van 230 volt); De spanningsregulerende generator is een parallelle excitatiemagetisch (zonder serie excitatiewikkeling).
De andere excitatiemagetische spanning van de motor is gemaakt van 110 volt of 220 volt.
De nominale spanning van de motor is 110 volt en er is slechts één afzonderlijk geëxciteerde spanning van 110 volt.

4. De motor kan worden aangedreven door V-riem, spotwiel of elastische koppeling en het motorlager wordt niet gebruikt voor axiale stuwkracht.

5. Z2-serie Motoren kunnen worden gemaakt in vochtige tropische (TH) DC-motoren met vochtbestendige, meidweverdichte en rookvrije eigenschappen voor gebruik in vochtige tropische gebieden volgens de gebruikseisen, die afzonderlijk moeten worden overeengekomen.
Z2-serie 2-11# kan ook worden gemaakt tot een derivaatmechanisme van ZYS-A Tachometer.

6. De basisserie van Z2-serie motoren zijn zelfventilatie-motoren. Wanneer de toegepaste ankerspanning wordt verlaagd om de snelheid te verminderen, zal het koppel dienovereenkomstig afnemen met de afname van de snelheid.

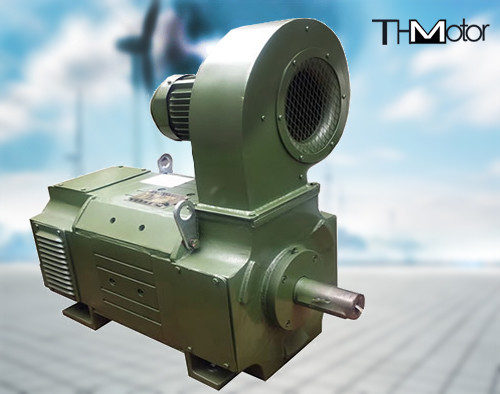

7. Z2-serie 6-11 motoren kunnen ook worden gemaakt tot een externe ventilatorstructuurtype en de ventilator is geïnstalleerd boven de einddekking van het asverlengingsuiteinde.

8. Z2 -serie motoren zijn kleine DC -motoren voor algemeen industrieel gebruik. De motoren zijn geschikt voor elektrische aandrijving met een constant vermogenssnelheidsregelbereik van niet meer dan 2: 1 en een overbelastingscapaciteit van niet meer dan 1,5 keer het nominale koppel. Het kan worden gebruikt in gereedschapsmachines, papier maken, verven en weven, afdrukken, cement en andere industrieën. De generator kan worden gebruikt als voeding, verlichting of andere constante spannings voeding.

Ten tweede, de structuur- en installatietype
1. De motor is een eenrichtingscirculaire asverlenging, volgens gebruikersvereisten. Kan worden gemaakt in biaxiale extensie. Frame nr. 1-6 Motoren kunnen een goed koppel verzenden volgens de 4e transmissiemodus van het overzicht, terwijl nr. 7-11 frame, de asverlenging van het commutator-uiteinde wordt aangedreven door een koppeling, die een beoordeelde koppel kan verzenden, en een driehoekige het riem-type sporenstation gebruikt, kan alleen 50% van de geramde koppel verzenden.
2. De positie van de uitlaatkast van de horizontale motor, bekeken vanaf het uiteinde van de asverlenging, bevindt zich aan de linkerkant van de machinebasis. Volgens gebruikersvereisten kan de positie van het uitlaatkast aan de rechterkant van de machinebasis worden gemaakt, maar deze moet worden opgegeven bij het bestellen.
3. Z2 -serie DC -motoren kunnen normaal werken in voorwaartse of omgekeerde rotatie.
4. De rotatierichting van Z2 -serie generatoren en spanningsregeling generatoren wordt als tegen de klok in beschouwd vanaf het uiteinde van de asverlenging. Volgens de gebruikseisen, kan het ook worden gemaakt tot rotatie -generatoren met de klok mee of spanning die generatoren reguleert, maar het moet worden opgemerkt bij het bestellen. helder.
5. Z2-serie generatoren en spanningsregulerende generatoren kunnen worden geleverd als een complete set generatorsets die zijn gekoppeld aan Y-serie driefasige asynchrone motoren volgens de ordervereisten.
6. Het nominale vermogen van de spanningsregulerende generator is het vermogen op de gemiddelde spanning (135 volt voor 110/160 volt en 270 volt voor 220/320 volt). Wanneer de spanning hoger is dan de gemiddelde spanning, is het uitgangsvermogen niet groter dan het nominale vermogen. Vermogen, wanneer de spanning lager is dan de gemiddelde spanning, is de uitgangsstroom niet groter dan de nominale stroom.
7. De DC -generator of de DC -spanningsregulerende generator is slechts één type horizontaal type met voeten op de basis.
3. Modelbeschrijving
Z betekent "directe" flow, 2 betekent het tweede nationale afgewerkte ontwerp, het nummer na de horizontale lijn betekent het frame -nummer en de lengte van de ijzeren kern. In -112 vertegenwoordigt 11 het 11e frame en 2 vertegenwoordigt de lange ijzeren kern.
4. Productprestaties
1. De ankerspanning van de basisserie van DC -motoren is 1110V; Er zijn twee soorten 220V en de nominale snelheid is 3000R/min, 1500R/min, 1000R/min, 750R/min en 600R/min.
2. De nominale spanning van de basisserie van DC -generatoren is 115V en 230V, en de nominale snelheid is 2850R/min, 1450R/min; NFN960R/min, in totaal 3 typen.
3. De nominale spanning van de basisserie van DC -generatoren is 110V/160V en 220V/320V, en de nominale snelheid is 2850R/min en 1450R/min.
4. Naast de bovenstaande drie basisseriesmotoren is de ankerspanning 180V, worden de technische gegevens weergegeven in tabel 6 en is de ankerspanning 440V.
5. Naast de hierboven genoemde gegevens, kan elke motor van elke specificatie worden afgeleid in andere niveaus van spanning (maar niet de maximale spanning die door de specificatie is toegestaan) en overeenkomstige kracht en snelheid, maar moet afzonderlijk worden onderhandeld.
