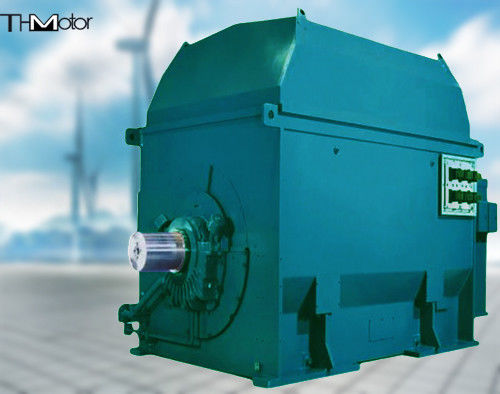

1300KW grote Synchrone Motor voor CEI GB van de Hoogovenventilator

De Synchrone Motor van de T50001300kw Grote Schaal voor Hoogovenventilator

Structuurbeschrijving
De synchrone motoren hebben diverse structuren: naast de algemene dubbele dragende zetelstructuur, is er ook volledige opschorting, shaftless, dragende seatless structuur, halve opschorting, enige dragende zetelstructuur; beweegbare statorstructuur; collectorring met beschermende dekking, positieve druk-Geventileerde veiligheidsstructuur; de ronde en box-type structuren, lagers kunnen tweeassige duw weerstaan en kunnen vooruit lopen en omkeren, enz. zelf-ventilatie koel, horizontale en verticale installatie; thyristor opwindingsstructuur met misstapring en borstel, zijn Er ook brushless opwindingsstructuren. De voltageniveaus zijn 380V, 3kV, 6kV, 10kV, enz. Het type van motorbescherming heeft diverse beschermingstypes van IP00 aan IP54.
Het kader, de einddekking en de grondplaat van de synchrone motor worden allen gemaakt van staalplaten. Zowel zijn de stator als het lager uitgerust met temperatuur metend elementen, die de temperatuur van de motor kunnen controleren. De rotor keurt treffende pool-type magnetische polen goed. De ventilators zijn geïnstalleerd op beide einden van het juk. De koellucht gaat van de eindkappen binnen op beide einden, gaat de rotorkern in, en ontsnapt aan de luchtafzet van de machinebasis door de groeven van de stator radiale ventilatie. Het het koelen effect is goed. Er zijn ook buis, halve buisventilatie, lucht-water het koelen en lucht-lucht koeltypes; de lagers omvatten de glijdende lagers van de einddekking, zetel glijdende lagers (de omloop die van de drukolie koelen), en de rollende lagers van de einddekking (vetsmering, enz.).

ModelDescription
T-Synchrone motor
TK-Synchrone motor voor luchtcompressor
TL-Verticale Synchrone Motor
TKK-synchrone motor met lucht-luchtkoeler
TM-Synchrone motor voor balmolen
TKS-met lucht-water koelere synchrone motor

Deze reeks motoren is van horizontale structuur, die de kenmerken van hoog rendement, grote uit-van-staptorsie, lage trilling, en geschikt installatie en onderhoud heeft. De stator is over het algemeen een integrale structuur, die met F-Klasse VPI solvent-free verf vacu5um druk, zodat de stator goede isolatieprestaties en betrouwbare mechanische prestaties heeft, wordt doordrongen en het effect van elektromagnetische kracht tijdens opstarten kan weerstaan. De rotor is van treffende poolstructuur, wordt de kern van het magnetische poolijzer gemaakt van uitstekende kwaliteit koudgewalste staalplaten, en de volledige bevochtigingsstructuur wordt goedgekeurd, zodat de motor goede beginnende prestaties en het temperen capaciteit heeft.
