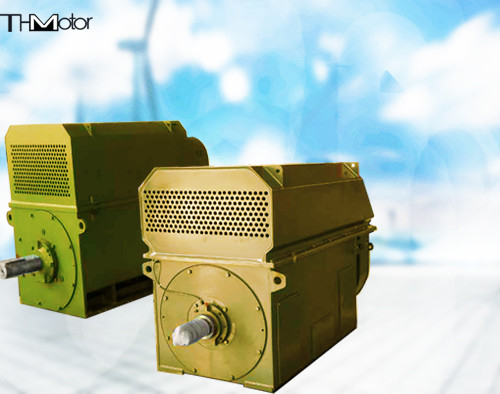

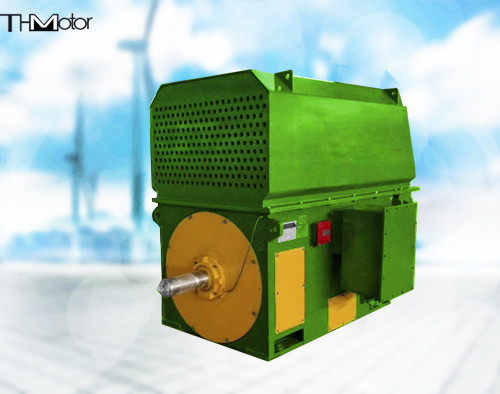

TDMK TM Grote synchrone motor 10KV Kolenmolenmotor CE

TDMK TM grote synchrone motor voor kolenmolen

TDMK500-36/2600 10kV motor

Parameterbeschrijving
(1) de nominale parameters van de motor zijn continue beoordelingen op basis van het S1 -werksysteem;
(2) Nominale spanning: gemeenschappelijke spanningsniveaus zijn 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) Nominale frequentie: 50Hz of 60Hz,
(4) Absolute groene cijfer: F -cijfer.
(5) Nominale vermogensfactor: 0,9 (leidend)
(6) De standaard temperatuurmeetpunten van de motor zijn geconfigureerd als:
1. Statorwikkelingstemperatuur Meetelement PT100, 2 voor elke fase, 6 in totaal;
2. Lager meten en tillenelement PT100, 1 voor en achterlager elk,
(7) De nominale spanning van de afsluitverwarming is 380V, 220V kan worden geselecteerd,
(8) De waarde van de verhouding van het step-out koppel tot het nominale koppel bij de nominale spanning: 1.6
De waarde van de verhouding van het kraamkoppel tot het nominale koppel bij nominale spanning: 0,6
De verhouding van het pull-in koppel tot het nominale koppel bij nominale spanning: 0,6
De waarde van de verhouding van de vergrendelde rotorstroom tot de nominale stroom bij de nominale spanning: 6.5structuurbeschrijving
De ventilatie- en koelmethode van deze reeks motoren kan door de gebruiker worden geselecteerd. Het kan worden gemaakt in open type natuurlijke ventilatiekoeling, de koelmethode is IC01 en het kan ook worden gemaakt tot een volledig ingesloten kanaalventilatie en koelmethode, de koelmethode is IC21; Het is ook gesloten luchtwaterkoeling en de koelmethode is IC86W, IPOO, IP23, IP44 of IP54. De motor bestaat uit stator, rotor, lager, verzamelring (slipring) en andere componenten. Het kan worden gemaakt in een doostype of een traditioneel ronde frame met een basisplaatstructuur. .
De statorkern is gemaakt van laag-loss koudgerolde siliciumstaalplaten bovenop en geperst, en de kernsectie heeft radiale ventilatie-sloot om de koelcyclus in de motor te verbeteren. De statorwikkeling neemt de gevormde dubbele gestapelde korteafstandspoel over om het magnetische potentieel harmonisch te verbeteren en neemt de frequentieconversie anti-elektrisch isolatiemateriaal en structuur aan, en de uiteinden zijn betrouwbaar gefixeerd en gebonden. en neemt het vacuümdruk Impregnation Solvent-Free Paint Process (VPI) aan, zodat het statordraaddiagram en de ijzeren kern een vast geheel worden, dat de kenmerken heeft van uitstekende en betrouwbare isolatieprestaties, hoge mechanische sterkte en sterke vochtweerstand.
De rotorwikkeling is gemaakt van spoelen met magnetische kwaliteit met warmteafwijkingen. Elke magnetische pooldraad wordt gelast en gevormd door platte koperdraad. De verbinding met de roterende as neemt duifstaart of t staart aan. Volledig gedempte wikkelingen worden gebruikt.
Glijdende lagers worden gebruikt, meestal kunnen einddoplagers en stoeltype lagers worden gebruikt. Wat voor soort structuur ook is, het heeft een bolvormige zelfafstemming. De glijdende lagerstructuur neemt isolerende lagers aan en er is een aardingsborstel aan het uiteinde van de asverlenging. De motor kan meestal niet de externe axiale kracht verdragen en het toegestane axiale momentum is ± 0,5- ± 2RNM en de rollende lagerstructuur van het eindbedekking kan worden gebruikt.
Excitatiemodus van deze serie: in het algemeen statisch thyristor excitatieapparaat, zijn andere soorten excitatieapparaten toegestaan.
