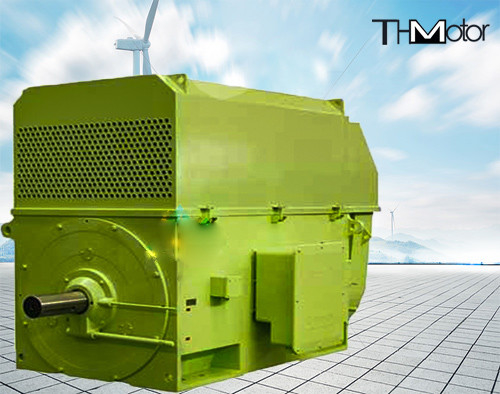

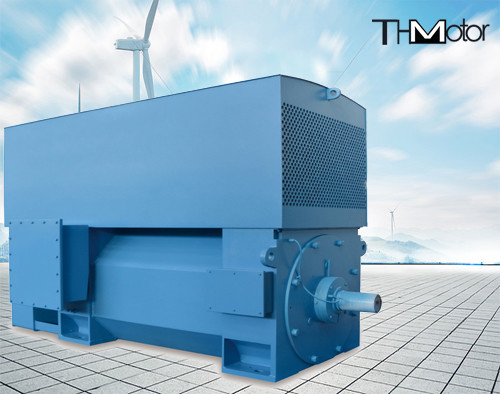

400kw aan AC van de de Inductiehoogspanning van 6000kw IP23 IP54 IP55 Elektrische Motoren voor Rolling Staal

Ykk Serie IP23 IP54 IP55 Hoogspannings AC Motor Inductiemotor Voor Walsstaal

Productoverzicht

Y. De vermogensklasse, elektrische prestaties, installatieafmetingen en tolerantie van YKS- en YKK-serie middelgrote driefasige asynchrone hoogspanningsmotoren (frame nr. 355-630) voldoen aan de nationale norm gb755 roterende motorclassificatie en -prestaties, de International Electrotechnical Commission Standard iec34-1 roterende motorclassificatie en -prestaties, en de machine-industriestandaarden jb/t7593, jb/t10315.1, jb/t10315.2, enz.

Volgens gb4942.1 en iec34-5 omvat de behuizingsbeschermingsgraad van deze serie motoren respectievelijk IP23, ipw24, IP44 en IP54. IP23-motoren kunnen worden gemaakt in IP44 (pijpventilatie) volgens de eisen van de gebruiker. Als gebruikers andere beschermingsgraden nodig hebben, kunnen deze afzonderlijk worden geleverd.

De koelmethoden van deze serie motoren zijn ic01, ic611 en ic81w volgens gb/t1993 en iec34-6 koelmethoden voor roterende elektrische machines. Als gebruikers andere koelmethoden nodig hebben, kunnen deze afzonderlijk worden geleverd.

De structuur en installatietype van deze serie motoren is IMB3 (horizontaal met voeten), wat voldoet aan gb997 en iec34-7

1, Organisatiebeschrijving

De motorbasis is gelast door stalen plaat en neemt de algemene vierkante doosstructuur aan, die de kenmerken heeft van lichtgewicht en sterke stijfheid.

De stator neemt de externe persmontagestructuur aan, de statorwikkeling neemt klasse F isolatie aan en de uiteinden zijn stevig gebonden. De hele stator neemt het vacuümdrukimpregnatie oplosmiddelvrije verf (VPI) proces aan, zodat de stator een solide geheel wordt met goede elektrische prestaties en vochtbestendige prestaties.

Er zijn twee soorten rotoren: gegoten aluminium en koperen strip. De gegoten aluminium rotor is gegoten uit puur aluminium. De koperen strip rotor is in de groef gewigd door koperen strip, en de koperen strip en het einde

De ring neemt een betrouwbaar lasproces aan.

Het motorlager kan een wentellager of een glijlager zijn, en de beschermingsgraad van het lager moet worden ontworpen volgens IP54. Als het een wentellager is, wordt het gesmeerd met vet en uitgerust met olie- en olieaftapvoorzieningen, die kunnen worden bijgetankt zonder de machine te stoppen. In het geval van een glijlager wordt het olievoorzieningssysteem over het algemeen door de gebruiker geleverd en is de efficiëntie van de motor iets lager dan in het technische gegevensblad volgens relevante normen. De hoofduitlaatdoos is ontworpen volgens de Duitse DIN-norm en de beschermingsgraad is IP54. Het wordt over het algemeen aan de rechterkant van de motor geïnstalleerd (gezien vanaf het asverlengingseinde). Volgens de eisen van de gebruiker kan deze ook aan de linkerkant worden geïnstalleerd. Het uitlaatgat van de optredendoos kan in vier richtingen worden geschakeld: omhoog, omlaag, links en rechts. Er is een apart aardingsapparaat in de hoofduitlaatdoos.

De motor is over het algemeen een enkele asverlenging en de asverlengingssleutel is een platte sleutel, die ook kan worden gemaakt in een dubbele asverlenging zoals vereist door de gebruiker.

Indien gebruikers dit wensen, kunnen ze statorwikkeling en lagertemperatuurmeetelementen installeren, evenals vochtbestendige ruimteverwarmers voor uitschakeling.

Productspecificaties
