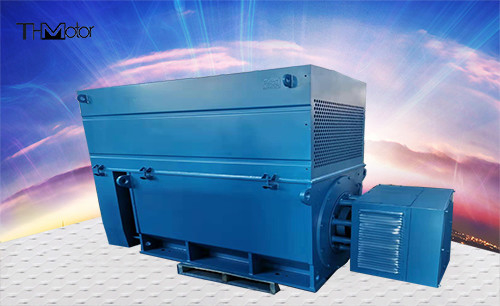

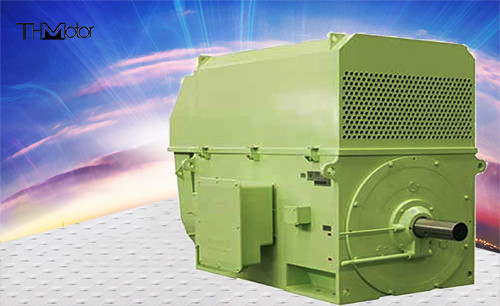

6000kw AC van de Eekhoornkooi de Hoogspanningsac van de Inductiemotor Motor in drie stadia 6kv 10kv

Hoogspannings AC-motor Driefasige Asynchrone Motor 6kv 10kv

Productoverzicht

Basisvoorwaarden voor normaal werken van YXKS-serie motoren:

a. De hoogte is niet meer dan 1000m;

b. De maximale omgevingstemperatuur overschrijdt niet 40°C, en de minimale omgevingstemperatuur is 15°C voor motoren met wentellagers, 5°C voor motoren met schone lagers en 5°C voor YXKS-serie motoren;

c. Voor YXKS-serie motoren overschrijdt de koelwatertemperatuur bij de inlaat van de koeler niet 33°C, en de minimumtemperatuur is 5°C;

d. De gemiddelde maximale relatieve temperatuur van de natste maand is 90%, en de gemiddelde minimumtemperatuur van de maand is niet hoger dan 25℃;

e. De netfrequentie is 50Hz±1%;

f. De variatie in de werkspanning is niet meer dan ±5% van de nominale spanning;

g. De motorclassificatie is continu bedrijf SI.

YX is de basisserie, het beschermingsniveau is P23 en de koelmethode is C01. De topbescherming van het frame wordt verwijderd en verschillende beschermkappen of koelers worden geïnstalleerd) om motoren met verschillende beschermingsniveaus en koelmethoden af te leiden, zoals YXKS lucht-waterkoeling, YXQF (klimaatbescherming), YXKK lucht-luchtkoeling en andere seriemotoren.

De motor maakt gebruik van de internationaal populaire box-type structuur, het frame en de eindkap zijn gelast door stalen platen, met goede stijfheid, lichtgewicht, en de binnenkant van de motor kan worden waargenomen en aangeraakt na het verwijderen van de beschermkap [of koeler, wat handig is voor de installatie en het onderhoud van de motor.

De stator neemt een externe perspassing-structuur aan. De statorwikkeling is gemaakt van isolatiemateriaal van klasse F en anti-corona materiaal, en het wikkeleinde is bevestigd door een speciaal bindproces, dat stevig en betrouwbaar is. Hierdoor heeft de motor uitstekende en betrouwbare isolatieprestaties, meer en slagvastheid. Deze serie motoren H400-H710 gebruiken allemaal magnetische wiggen, en bestellingen die niet-magnetische wiggen vereisen, worden niet geaccepteerd.

De meeste kooirotors van deze serie motoren gebruiken koperen staafrotors. De kooikoperen staafrotors nemen geavanceerde en betrouwbare lastechnologie aan en worden in de groeven bevestigd om een soepele werking te garanderen. Een kleine hoeveelheid gegoten aluminium rotors wordt gebruikt.

Er zijn twee soorten lagers: wentellagers en glijlagers. Het hangt af van het vermogen en de snelheid van de motor. Het beschermingsniveau van het basistype is P44. Als de motor een hoger beschermingsniveau heeft, zal het beschermingsniveau van het lager ook toenemen.

Motoren met een wentellagerstructuur hebben non-stop tank- en aftapvoorzieningen en zijn uitgerust met speciale tankgereedschappen.

De hoofduitgangsbox is een afgesloten structuur en het beschermingsniveau is IP54. Eén is geïnstalleerd aan de rechterkant van de motor vanaf de rechterkant van de asverlenging en kan ook aan de linkerkant worden geïnstalleerd, afhankelijk van de behoeften van de gebruiker. Het inlaatgat van de uitlaatbox kan naar boven, beneden, links en rechts worden gedraaid. Er is een aparte aardklem in de box.
