TXZ Grote Borstelloze Synchrone Motor 400-15000kW 3kV-11kV met Groot Startkoppel voor de Mijnbouw- en Cementindustrie

Productdetails:

Plaats van herkomst:	CHINA
Merknaam:	THMotor
Certificering:	CE
Modelnummer:	TDMK400

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1set
Prijs:	USD 20000-100000
Verpakking Details:	zeewaardig verpakken
Levertijd:	70days
Levering vermogen:	100SET/YEAR

Contact

Gedetailleerde productomschrijving

Vermogensbereik:	400-15000 kW	Spanning:	3KV-11KV
Snelheidsbereik:	100, 125, 150, 167, 187.5, 200, 250, 300r/min	Palen:	60, 48, 40, 36, 32, 30, 24, 20
Frequentie:	50Hz, 60Hz	Koelmethode:	IC01, IC37, IC81W
IP-tarief:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	Standaard:	IEC, GB
Markeren:	TXZ AC 3ph borstelloze synchrone motor , TXZ mijnbouwfabriek Motor , TXZ steenkoolmolen Motor

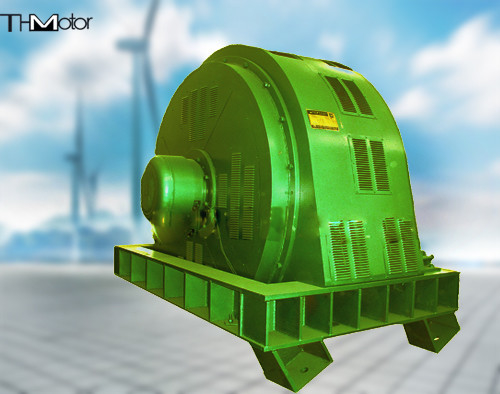

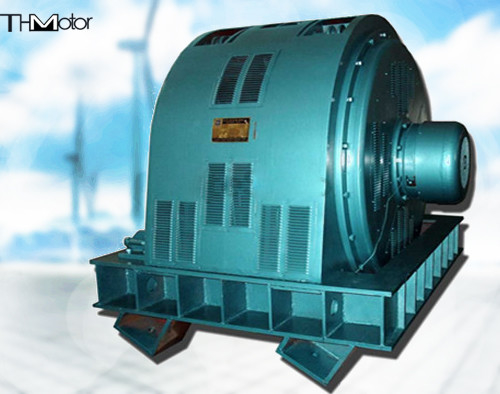

TXZ AC 3-fase borstelloze synchrone motor

TXZ grootschalige driefasige wisselstroom-borstelloze synchrone motor, ontworpen voor mijnbouwfabrieken, kolenfabrieken, cementindustrie en andere zware operaties die een aanzienlijk startmoment vereisen.

Productoverzicht

De synchrone motor van de TXZ-serie werkt met een hoofdtoerental van 250 r/min en wordt doorgaans in een hoek van 30° gemonteerd.Deze motoren worden voornamelijk gebruikt voor afvoerpompstations en zijn verkrijgbaar met beschermingscategorieën IP20, IP21 en IP23.

Structurele opstelling

Koelmethode:De motoren worden gekoeld met IC81W- of IC91W-koelsystemen.

Beschermingsklasse:Wanneer de hoofddeksel blootgestelde actieve onderdelen bevat, is de beschermingsklasse IP54.de beschermingsklasse kan IP44 zijn.

Installatiemethoden

De beschikbare installatieconfiguraties omvatten IM7311, IM7315, IM7312, IM7317 en IM7115 om aan specifieke compressorvereisten te voldoen:

IM7311:Twee zitlagers, één cilindrische asverlenging, horizontale installatie met verhoogde voeten en volledige basisplaat
IM7315:Twee lagers van het type zitplaats, een verlengstuk van de flensas, horizontale installatie met verhoogde voeten en volledige basisplaat
IM7312:Twee zitlagers, twee cilindrische asverlengingen, horizontale installatie met verhoogde voeten en volledige basisplaat
IM7317:Twee lagers van het type zitplaats, één flensassenverlenging en één cilindrische assenverlenging, horizontale installatie met opgeheven voeten en volledige basisplaat
IM7115:Eén zitlager voor niet-asverlengend eind (deellager met belasting), één asverlenging met flenzen, horizontale installatie met opgeheven voeten en volledige basisplaat

Op maat gemaakte configuraties met verschillende koelmethoden, beschermingsniveaus en installatiemethoden kunnen worden geproduceerd volgens de specifieke vereisten van de gebruiker.

Motorbouw

De motor heeft een vierkante doosstructuur met een esthetisch aantrekkelijk uiterlijk en een compact ontwerp.statische prikkelingsinrichting, verbindingsdoos, lagers, koeler (met waterlekbeschermer) en basis.

De hoofdmotor functioneert als een onafhankelijke holte, waarbij de wisselstroomexciter en de roterende kommuteerplaat buiten het niet-aandrijvende eindstoellager worden geplaatst.De hoofdmotor maakt gebruik van een luchtkanaalsysteem dat warmte uitwisselt met koellucht door ventilatiegaten in de motorbasisDe AC-exciter, de roterende rechtstellerschijf en de hoofdrotor zijn coaxiaal verbonden.met spanningsleidingen die door het centrale loodgat van de schacht gaan.

Motorreeks
